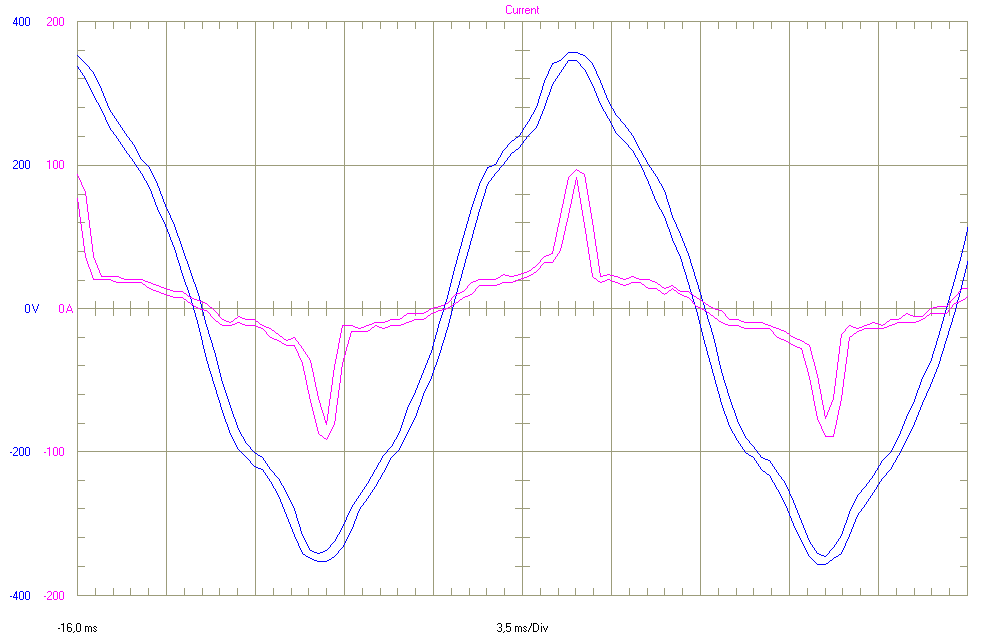

przebieg wartości prądów
analizatory
|
|
Analizator Parametrów Sieci - zabawka czy niezbędne wyposażenie rozdzielni ?
Rosnące koszty energii elektrycznej , a także coraz większa troska o właściwą jej jakość powoduje że wzrasta zainteresowanie urządzeniami pozwalającymi śledzić i rejestrować przekroczenia ważniejszych parametrów charakteryzujących pracę układu zasilania. Dane z takich systemów wykorzystywane są w wielu komórkach przedsiębiorstwa związanych coraz częściej oprócz służb energetycznych również z działami finansowymi.
Wyobraźmy sobie młodego kierowcę, który jedzie samochodem i nie ma przed sobą żadnych wskaźników, lampek ani innych urządzeń informujących go o stanie pojazdu.
Nie wie, że jedzie z zaciągniętym nieco hamulcem ręcznym, że woda w chłodnicy osiąga niebezpieczną temperaturę , a nawet że mimo to przekroczył dozwoloną prędkość. Nie wie nawet, że za chwilę może zabraknąć mu paliwa.
Gospodarka energetyczna nawet w niewielkim zakładzie jest znacznie bardziej złożona niż prowadzenie samochodu. Wiele warunków technicznych, a także uwarunkowań prawnych nakłada na Głównego Energetyka szereg uciążliwych obowiązków, którym dotychczasowymi metodami trudno było sprostać.
 Oszacowanie potrzebnej mocy zamówionej, a później jej kontrola, dbałość o tg j , o poziomy wyższych harmonicznych przekracza możliwości licznika elektromechanicznego i kalkulatora.
Sporządzanie tabel, zestawień zużytej energii i kosztów na podstawie odczytów liczników - mimo włożonej pracy przynosi mizerne efekty.
 Wreszcie możliwość wczesnego ostrzegania o nienormalnych wartościach głównych parametrów charakteryzujących system zasilania przyniesie nam, nieocenione korzyści w postaci możliwości zapobieżenia awarii bądź naliczeniu znacznych opłat za przekroczone wielkości.
Do pomocy w rozwiązaniu tych i wielu innych problemów
 przychodzi nam nowoczesna technika. Wraz z pojawieniem się mikroprocesorów ich udział w urządzeniach energetycznych, a szczególnie pomiarowych i zabezpieczających stale wzrastał. Obecnie mamy do dyspozycji szereg urządzeń o bardzo przydatnych możliwościach, których cena na dodatek utrzymuje tendencję zniżkową.
Mierniki i analizatory parametrów sieci bo o nich pokrótce opowiada ten artykuł pozwolą nam co najmniej na :
- optymalne zamówienie i późniejszą kontrolę mocy umownej,
- nadzór nad podstawowymi parametrami układu zasilania (napięcia, prądy, moce, energie), a także
- nad wielkościami granicznymi, których przekroczenie oznacza możliwość awarii.
Rozbudowane możliwości rejestracji danych pozwolą użytkownikowi samodzielnie wybierać, które wielkości i w jakim okresie chciałby zapisywać do pamięci. Wyzwalacze czyli wartości progowe po przekroczeniu których mamy do czynienia z jakąś reakcją przyrządu również powinny być konfigurowane przez użytkownika.
Jako że na rynku mamy do wyboru kilkanaście typów mierników i analizatorów parametrów sieci warto zwrócić uwagę na klika własności które powinno posiadać urządzenie, na które wydamy pieniądze swoje lub swojej firmy:
- Pełna separacja galwaniczna wejść napięciowych i prądowych (
Zapewnia nam możliwość połączeń w dowolnym układzie przekładników,a także zmniejszy ryzyko zniszczenia analizatora lub sieci takich urządzeń w przypadku przebicia.
- Wytrzymałość na przepięcia min 5 kV, ( IEC 1036 ; 2kV-klasa I i 4 kV klasaII )
- Odporność na przetężenia min 50 x In ( IEC-1036 20 x In )
- Minimalna moc pobierana przez wejścia pomiaru prądu ,
- Bezpieczne zaciski połączeniowe napięć i prądów uniemożliwiające np. wyciągnięcie wtyku z obwodami prądowymi ( zniszczenie przekładników i porażenie prądem )
- Temperatura pracy ( -20 0 + 60 0 C ) ( IEC-1036 -25o + 55o C )
- Odporność na wilgoć min 95% ( IEC-1036 - <=95%)
Jasny, czytelny w każdych warunkach i pod szerokim kątem wyświetlacz pracujący w szerokim zakresie temperatur,
- Układ kontroli procesora ( Watchdog ) nie dopuszczający do trwałego zawieszenia się systemu,
- Dobra odporność panelu na warunki środowiska np. IP 56 ( IEC 1036 ; IP51/IP54 )
- Szeroki zakres napięć zasilających ( 90 300 V AC i DC ) ( IEC-1036 ; Un + 15% , - 20% )
- Możliwość zasilania napięciem stałym które na rozdzielni jest buforowane ,
- Szeroki zakres napięć pomiarowych ( do 690 V AC )
( IEC-1036 ; 1,15Un 690x1,15 = 794V)
- Pomiar trUE RMS
- Pomiar energii w kilku strefach czasowych ( rejestrach ) ( min. 4 )
- Możliwość wyliczenia mocy zakumulowanej

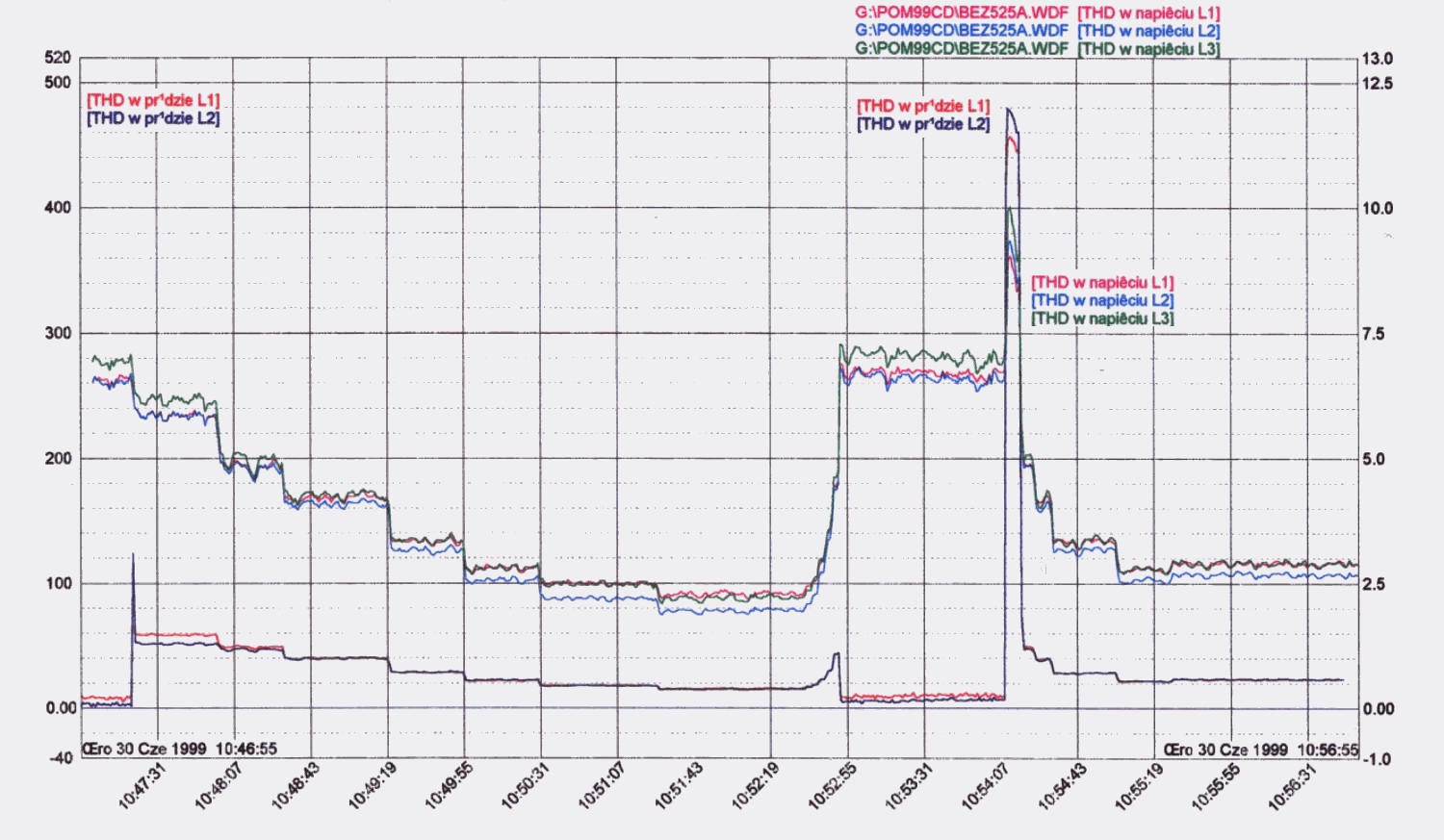

- Obliczanie współczynników k-factor , thD,tdD,I2t , wraz z wykorzystaniem do programowania alarmów ,
- Wejścia i wyjścia dwustanowe do sterowania innymi urządzeniami ,
- Wyjścia analogowe do współpracy ze sterownikami , PLC , i innymi systemami ,
- Port komunikacyjny RS 485 oraz RS 232 dla urządzeń z większą pamięcią ,
- Łatwa archiwizacja pozyskanych danych do dalszych analiz.
- Łatwy dla użytkownika sposób zmiany zaprogramowanych parametrów,
- wyzwalaczy,
- organizacji pamięci
- trybu i czasu rejestracji ,
- możliwość zachowania różnych konfiguracji w plikach do późniejszego wykorzystania ,itp.
W wielu zakładach już funkcjonują lub mogą zostać wdrożone systemy komputerowe wspomagające pracę służb energetycznych i bilansujące zużycie mediów energetycznych.
Oczywiście analizatory parametrów sieci muszą mieć możliwość współpracy z tymi systemami. Aby było to możliwe urządzenie powinno mieć wbudowany przynajmniej MODBUS / DNP3.0 oraz ASCI.
Opisane powyżej parametry i własności są podstawą od której powinniśmy zacząć wybór urządzenia do naszej sieci.

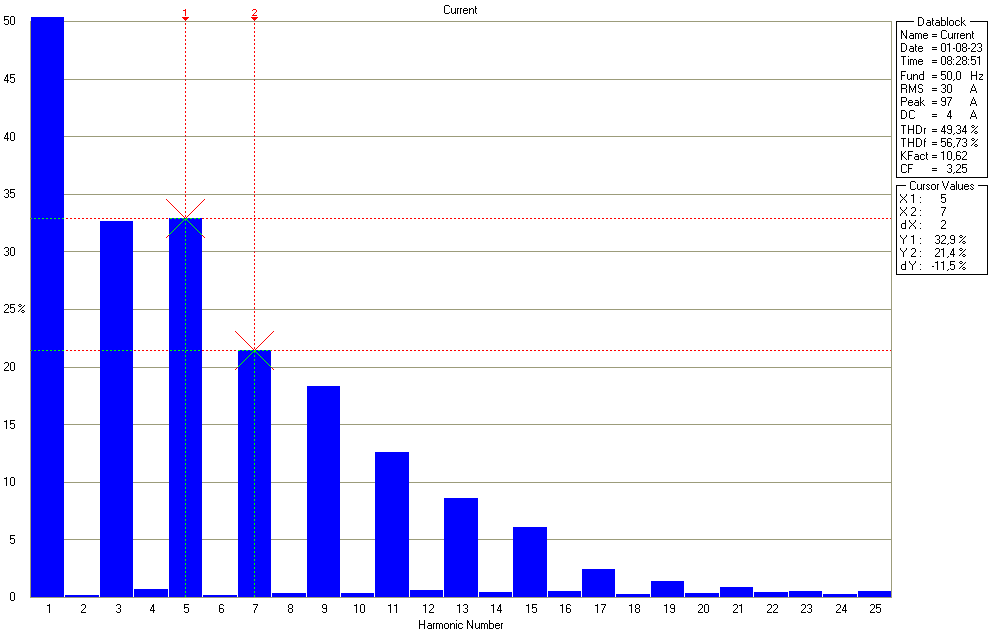

Dobrej klasy analizatory potrafią rejestrować do 63 harmonicznej w napięciach i prądach, ( PN-EN 50160 określa dla obliczenia thDI% analizę do 40 harmonicznej ) , wykrywać kierunek przepływu mocy dla poszczególnych harmonicznych, także zapisywać w pamięci krzywe napięć i prądów w czasie przepięcia, przetężenia i innego zjawiska.

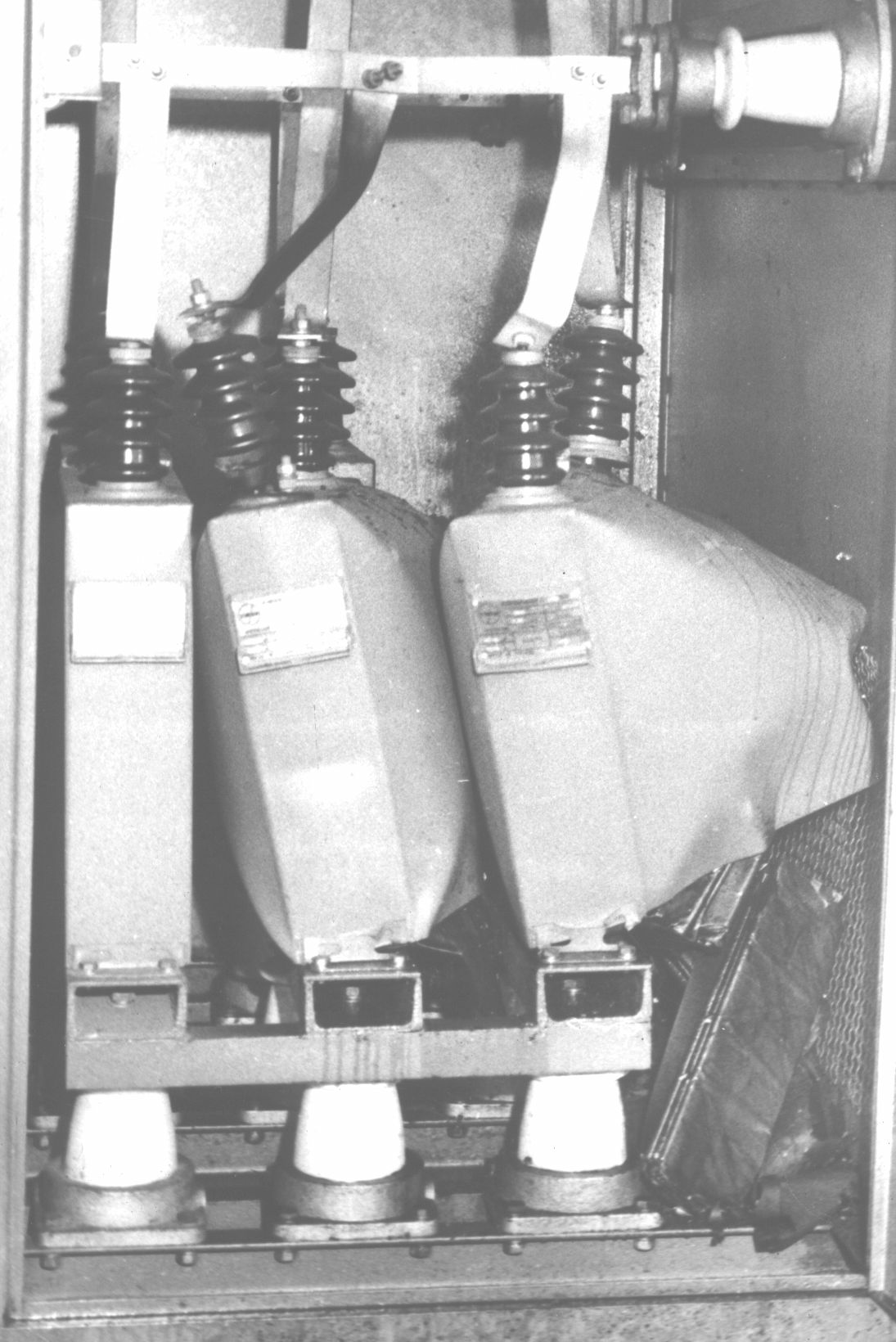

Jest to bardzo pomocne , gdyż mając zarejestrowane krzywe trzech napięć i trzech prądów jednocześnie można ocenić wiele niekorzystnych , czy nawet niebezpiecznych zjawisk w układzie zasilania , zanim dojdzie do kosztownej awarii
O klasie urządzenia świadczy także zapis krzywych przed zjawiskiem w jego trakcie i po nim . Prostsze urządzenia zaczynające rejestrację np. dopiero po przepięciu tracą większą część interesujących danych.
Zwykle niemożliwe , a także niepotrzebne jest skupienie wszystkich możliwych funkcji w jednym urządzeniu.
Musimy wówczas zapłacić za funkcje które w danej aplikacji niekoniecznie są nam potrzebne . Zdarza się, że bardziej zaawansowane funkcje są przez tańszy miernik realizowane w uproszczeniu - nierzadko uniemożliwiającym ich wykorzystanie. Dla tego większość producentów tego typu urządzeń oferuje szereg kilkunastu typów mierników i analizatorów, który pozwala na optymalny wybór dla naszych potrzeb urządzenia, które realizuje akurat te pomiary które w danym zastosowaniu są nam potrzebne.
Otrzymujemy urządzenie wysokiej jakości najlepiej potwierdzone atestem GUM które mierzy te parametry za które gotowi jesteśmy zapłacić.
Przy wyborze typu analizatora powinniśmy również zwrócić uwagę na to czy urządzenie a najlepiej ich seria posiada inne atesty znanych instytucji certyfikacyjnych które są wydane w oparciu o przeprowadzone badania w niezależnym laboratorium ( np. atest ul ) , a nie tylko w oparciu o deklaracje producenta ( CE , ISO ).
Dysponując urządzeniem dobrej klasy i dopasowanym do naszych potrzeb szybko zaoszczędzimy czas i pieniądze a efekty naszej pracy przerosną oczekiwania naszego szefa...
Tomasz Biernacik
