Idealne rozwiązanie w pomiarach wielu obwodów
u różnych klientów
► System bilingowy
► Odczyty energii z wielu obwodów
► Wbudowane platformy komunikacyjne
► Pomiary w systemie Time-of-Use
Analizator linii zasilającej Satec BFM 136 jest nowej generacji miernikiem i licznikiem energii
do zastosowania w wielopunktowych pomiarach mocy. Doskonale nadaje się zarówno do całkiem
nowych, jak i modernizowanych projektów.
BFM automatycznie prowadzi pomiar, rejestrację
oraz odczyt energii w systemie multitaryfowym.
BFM umożliwia monitorowanie do 12 trójfazowych
obwodów lub 36 jednofazowych obwodów, jak również
dowolną kombinację obwodów jedno- czy trójfazowych.
Ta elastyczność powoduje, że BFM sprawdza się najlepiej na obiektach takich jak budynki biurowe,
supermarkety, serwerownie, hotele itp. Kompaktowy BFM zaprojektowany jest tak, aby zmieścić się
w istniejących rozdzielnicach eliminując kosztowną przebudowę.
Pomiar obciążenia realizowany jest przez 36 zewnętrznych
przekładników prądowych (CTs). Każdy przekładnik mierzy
prąd danego obwodu w rozdzielni. Do określania kosztów
energii dla jednego odbiorcy może być zdefiniowany jeden
lub kilka obwodów. Konfiguracja BFMu pozwala na łatwe
przypisanie grup obwodów bez konieczności zmian
okablowania oraz na dokonywanie szybkich zmian,
gdy mieszkańcy lub użytkownicy budynku wprowadzają się
lub modyfikują wynajmowaną przestrzeń. Każdy
z odbiorców może zostać przypisany do odrębnej grupy
taryfowej.

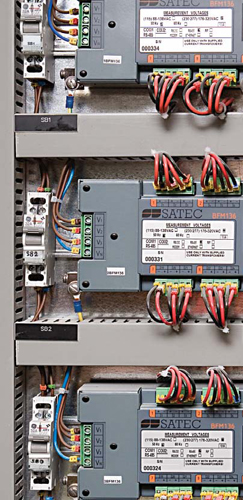

Instalacja analizatora BFM 136 w głównej rozdzielni
jest zatem bez wątpienia rozwiązaniem oszczędzającym
czas i pieniądze i eliminującym konieczność instalacji wielu
urządzeń pomiarowych.
Łatwo konfigurowalny system alarmowy pozwala
użytkownikowi zareagować z wyprzedzeniem i tym samym
uniknąć niepotrzebnych przestojów.
BFM 136 jest fabrycznie przystosowany do pracy
w zaawansowanych systemach nadzoru jakości i kosztów
energii oraz w systemach monitorowania zużycia mediów z serii IC-View, a także do zdalnego
rozliczania kosztów energii u wielu odbiorców. Rosnące ceny energii skłaniają do stosowania
sprawdzonych rozwiązań do optymalizacji jej ilości i kosztów.
Cechy
► Wielopunktowy pomiar mocy, mocy szczytowej i energii
► Zapis danych:
• Zegar czasu rzeczywistego (RTC) i pamięć Flash dla loggera danych oraz zdarzeń
• Czas użytkowania (TOU) – funkcja ta umożliwia zapis zużycia energii zgodnie z zaprogramowanym harmonogramem
• Codzienny profil taryfowy energii oraz programowalny okres uśredniania mocy szczytowej dla profilu obciążenia
► Zapis w logu dowolnych parametrów w każdym profilu
► Lokalny wyświetlacz LCD pozwalający śledzić do 36 liczników zużycia energii dla każdego odbiorcy
► Kompaktowe rozmiary ułatwiające instalację w istniejących rozdzielniach
► Automatyczna weryfikacja instalacji:
• BFM wykonuje automatyczną synchronizację napięć i prądów na każdej fazie.
Zalety
Standardowe protokoły komunikacyjne:
► Modbus RTU
► Modbus TCP/IP
Porty:
► Standardowo: RS-485
► Opcjonalnie: Ethernet TCP/IP, modem dial-up, RS-232, dodatkowy port RS-485/422
Duża dokładność pomiaru: 0,5S
Wejścia:

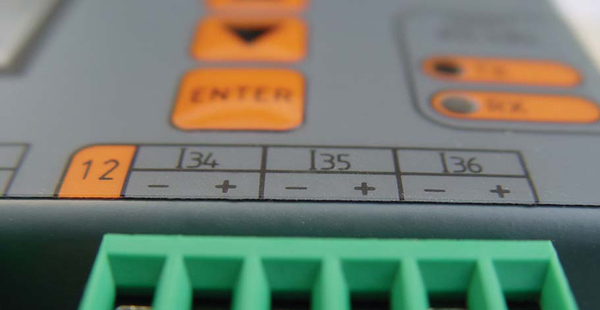

► Prądowe – 36 wejść na urządzenie
► Mierzone prądy dla każdej fazy:
konwencjonalne przekładniki 5A lub 1A, konfigurowalne do 5000A lub bezpośrednie 100A.
► Napięciowe – szeroki zakres 88 – 138 VAC(115) lub 176-256 VAC(400/230)
► Własne zasilanie bezpośrednio z obwodów pomiarowych mierzonych napięć
Konfiguracja alarmów: przepięcia, zapady napięcia, przetężenie, przekroczenie mocy czynnej, biernej, odchyłki częstotliwości.
Gwarantujemy serwis gwarancyjny i pogwarancyjny urządzeń.
