PM175 - tytuł

PM175 - Zaprojektowany specjalnie, aby sprostać oczekiwaniom całego spektrum użytkowników – od projektantów rozdzielni po operatorów podstacji.

PM175

► Wielofunkcyjny analizator i rejestrator jakości energii

► Współpraca z systemami SCADA np. IC-View – z opcją zdalnego sterowania

► Flicker IEC61000

► Preferowany dla systemów IC-View

PM175 jest wielofunkcyjnym, trójfazowym analizatorem i rejestratorem jakości energii zgodnym z normą EN50160. Zaprojektowany specjalnie, aby sprostać oczekiwaniom całego spektrum użytkowników – od projektantów rozdzielni po operatorów podstacji, którym pozwoli przewidzieć, zlokalizować i rozwiązać wszelkie możliwe problemy w sieci zasilającej. Dzięki elastyczności w definiowaniu progów, alarmów i wyborze mierzonych parametrów, analizator ten może być łatwo dostosowany pod indywidualne potrzeby.

PM175 to uniwersalny przyrząd do diagnostyki i pomiaru niemal każdego parametru systemu energetycznego: napięć, prądów, mocy, zużycia energii, harmonicznych oraz wskaźników uciążliwości migotania światła. Umożliwia rejestrację rozmaitych zdarzeń, takich jak: spadki, niestabilności, przerwy i szybkie zmiany napięcia. Zintegrowane raporty pozwalają na dokonywanie zaawansowanych analiz jakości energii i zgodności z normą EN 50160. Analizator ten idealnie nadaje się do monitorowania rozdzielni w sieciach średniego i niskiego napięcia w obiektach przemysłowych oraz wszędzie tam, gdzie operatorzy stacji wymagają szczegółowych informacji o jakości dostarczanej energii.

Jasny wyświetlacz LED gwarantuje czytelny odczyt pomiarów w każdych warunkach oświetleniowych i temperaturze. Moduł wyświetlacza jest w pełni odłączalny od reszty urządzenia i może być umieszczony w odległości nawet do 1000 m. Dwa porty komunikacyjne zapewniają zarówno lokalny jak i zdalny odczyt oraz konfigurację dzięki dodatkowemu oprogramowaniu komunikacyjnemu lub pozyskiwania danych. Różne opcje komunikacji dostępne są w opcji zdalnego sterowania włączając w to wykorzystanie linii telefonicznych, sieci lokalnych oraz Internetu.

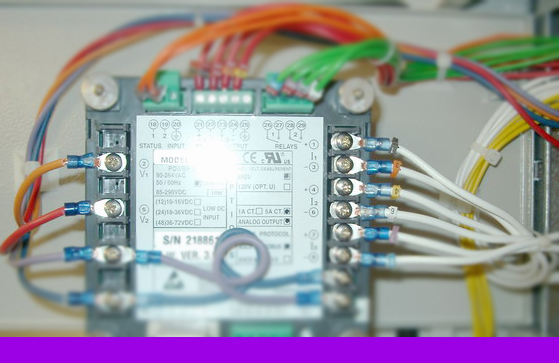

PM172 - schemat połączeń

CECHY

Pomiary:
► Klasa dokładności 0,2S
► 128 próbek/okres sieci przy pomiarach RMS
► Szybkie pomiary okres-po-okresie w czasie rzeczywistym
► Pomiar mocy czterokwadrantowo
► Minimalne/maksymalne wartości (chwilowe i średnie)
Pełna analiza harmonicznych:
► Poszczególne harmoniczne w napięciach i prądach – do 50 harmonicznej
► THD w napięciu i prądzie
► TDD prądu, K-factor
► Moc harmonicznych i kierunek przepływu harmonicznych
► Interharmoniczne w napięciach do 50 harmonicznej
► Spektrum harmonicznych i kąty fazowe dla napięć i prądów
► Zgodne ze standardami IEEE1159, G5/4
Rejestracja przebiegów:
► Dwa niezależne, jednoczesne rejestratory przebiegów – każdy rejestruje kompletne krzywe trójfazowych prądów i napięć
► Rozdzielczość rejestracji od 32 do 128 próbek/okres sieci
► Rejestracja do 16 okresów przed zdarzeniem alarmowym oraz do 2000 okresów w trakcie trwania zakłócenia

ZALETY

►Możliwość pomiaru energii jednocześnie w kilku taryfach
► Zintegrowane, wbudowane raporty zgodne m. in. z normą EN 50160
► Dokładność 0,2
► Platformy komunikacyjne i protokoły:
o Modem telefoniczny
o Modem komórkowy
o TCP/IP
o Ethernet
o Profibus DP
Pomiar zgodny ze standardami jakości energii:
o EN50160
o IEC6100-4-7 harmoniczne i interharmoniczne
o IEC61000 Flicker
o CBEMA/ITIC
o IEEE519 & IEE1159

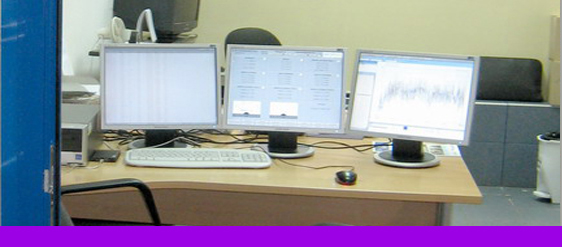

PM175 - współpraca z IC-VIEW

Funkcje i parametry

Podłączenie:
• akceptowane wszystkie konfiguracje przekładników do wyboru w panelu lub poprzez system nadrzędny ( np. IC-View)

Rejestracja danych:
• 16 programowalnych zestawów danych, do 16 parametrów w każdym zestawie
• swobodny wybór rejestrowanych parametrów
• konfigurowalny czas zapisu danych w zakresie 1 – 9999 sekund

Pomiar energii:
• pomiar energii czynnej, biernej (import/eksport) i pozornej
• możliwość jednoczesnej rejestracji w kilku taryfach (np. B21, B22 i B23) w celu porównania i dobrania najbardziej opłacalnej.
• 8 programowalnych rejestrów zliczających energię dla 8 taryf
• maksymalnie 8 zmian taryfy na dzień
• klasa dokładności 0,2S, 0,2S IEC 62053-22:2003

Rejestrator jakości energii EN50160:
• statystyki zgodne z normą, statystyki harmonicznych,
• zintegrowany analizator jakości energii
• programowalne progi i histereza
• gotowe szablony raportów wg różnych kryteriów jakości energii,
• standard IEEE519

Konfigurowalny rejestrator jakości energii zgodny z normą EN50160

Flicker IEC61000

Rejestracja czasowa – minimum 156μs przy 50Hz

Detekcja przepięć i zapadów

Automatyczne raportowanie

Zegar czasu rzeczywistego:
• umożliwia przypisanie daty i czasu rejestrowanym zdarzeniom, danym oraz zakłóceniom
• synchronizacja z wejściem GPS

Pamięć:
• nieulotna pamięć, swobodnie konfigurowalna
• przeznaczona do rejestracji zdarzeń, danych, przebiegów i statystyk jakości energii
• zapis danych w dwóch trybach: do zapełnienia pamięci lub nadpisywanie najstarszych rekordów

Opcje sterowania:
• 2 wyjścia przekaźnikowe
• 2 wejścia cyfrowe
• 2 wejścia analogowe (opcjonalnie)
• do 16 wyjść analogowych (opcjonalnie)

Komunikacja - dwa porty komunikacyjne:
• COM1: RS-232/422/485, 56K modem dial-up, Ethernet 10/100 Base T
• COM2: RS-422/485
