PM130EH - tytuł

PM 172 EH - Stworzony specjalnie z myślą o operatorach stacji elektroenergetycznych – niezawodny w przemyśle.

PM172EH

► Trójfazowy miernik mocy

► Analizator parametrów sieci elektroenergetycznej

► Zastosowanie w przemyśle i energetyce

► Współpraca z systemami SCADA np. IC-View

PM172EH jest trójfazowym miernikiem mocy AC i analizatorem parametrów sieci elektroenergetycznej umożliwiającym pomiar i rejestrację ponad 100 parametrów. Seria ta została stworzona specjalnie z myślą o operatorach stacji elektroenergetycznych, którzy wymagają szczegółowych informacji o zarządzanym obiekcie. Pomiar energii i wbudowana funkcja analizy parametrów sieci ułatwiają zastosowanie urządzenia w wielu aplikacjach dla przemysłu i energetyki.

PM172EH to urządzenie niezbędne do monitorowania głównych pól zasilających SN i NN, układów zasilania gwarantowanego i filtrów wyższych harmonicznych. Analizatory sieci serii PM172 gwarantują najlepszy stosunek jakości do ceny spośród spotykanych na rynku urządzeń pomiarowych. Zaawansowane funkcje tej serii czynią ją idealną w zastosowaniach takich systemy bilingowe i analiza kosztów, a także w systemach SCADA (np. IC-View). Sprawdza się również w sterowaniu rozdzielni dzięki pełnej obsłudze standardu Modbus RTU oraz DNP 3.0.

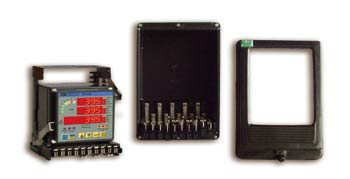

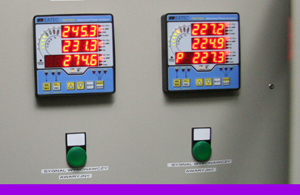

PM172 - montaż

Analizatory pasują zarówno do czterocalowych otworów ANSI C39.1, jak i do otworów DIN 92x92 mm2 co umożliwia zastąpienie analogowych mierników przez cyfrowe PM172 EH.

Galwaniczna izolacja sprawia, iż miernik ten jest wysoce wytrzymały i niezawodny nawet w najtrudniejszych warunkach panujących w rozdzielni. Wszystkie ustawienia konfiguracji i rejestracji mogą być dowolnie modyfikowane przez użytkownika, pamięć niezależna od zasilania sprawia, że zarejestrowane dane pomiarowe są bezpieczne nawet w przypadku zaniku napięcia.

CECHY

Pomiary:
► klasa dokładności 0,2S
► próbkowanie 128 próbek/okres sieci przy pomiarach RMS
► szybkie pomiary okres-po-okresie w czasie rzeczywistym, średnie wartości z 8, 16 i 32 okresów wybieralne z menu panelu przedniego.
► pomiar mocy czterokwadrantowo w każdej fazie i trójfazowo
► minimalne/maksymalne wartości (chwilowe i średnie)

Wielofunkcyjny miernik trójfazowy:
► napięcia, prądy (w tym prąd neutralny), moc, energia, współczynnik mocy, częstotliwość, nierównowaga napięć/prądów


Podłączenie:
► obsługa do 10 różnych konfiguracji przekładników prądowych i napięciowych takich jak połączenia w gwieździe i trójkącie w tym układ Arona, do wyboru w panelu lub poprzez system nadrzędny ( np. IC-View)

Wejścia cyfrowe:
► 2 wejścia cyfrowe bezprądowe
► monitoring stanu zewnętrznych styków i zliczanie impulsów z zewnętrznych źródeł
► znacznik czasowy co 1 ms

ZALETY

Funkcja pomiaru energii:
► pomiar energii czynnej, biernej (import/eksport) i pozornej
► możliwość jednoczesnej rejestracji w kilku taryfach (np. B21, B22 i B23) w celu porównania i dobrania najbardziej opłacalnej.
► 8 programowalnych rejestrów zliczających energię dla 8 taryf
► maksymalnie 8 zmian taryfy na dzień
► duża dokładność pomiaru: 0,2

Wyzwalacze:
► 16 programowalnych wyzwalaczy, służących do monitorowania różnych zdarzeń
► 4 stany uruchamiające dla każdego wyzwalacza, połączone za pomocą operacji logicznych OR/AND
► 4 akcje dla każdego wyzwalacza przy jego uruchomieniu, programowalne opóźnienie
► załączenia/wyłączenia wyzwalacza każdą zmierzoną lub odczytaną
► wielkość /stan /impuls /zdarzenie można wykorzystać jako warunek uruchamiający wyzwalacz
► trzyletnia gwarancja

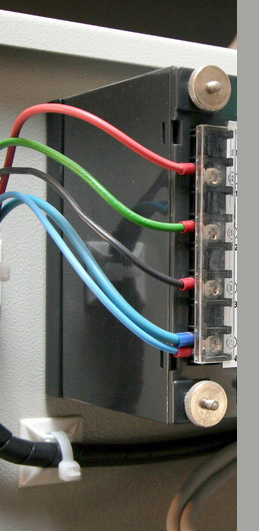

PM172EH - widok tyłu PM172EH - połączenie

Funkcje i parametry

Zintegrowany lub odłączany moduł wyświetlacza:
• moduł może być zintegrowany lub instalowany w innym miejscu niż miernik
• wielostronicowy wyświetlacz LED o wysokiej jasności, czytelny również w pełnym świetle słonecznym
• sześciocyfrowy licznik energii
• konfigurowalny 8-segmentowy wskaźnik procentowego obciążenia (bargraf) – imituje zachowanie wskazówki amperomierza analogowego
• wskaźnik impulsowy LED dla energii
• wskaźnik impulsowy LED dla komunikacji
• łatwa konfiguracja dzięki menu z możliwością zabezpieczenia ustawień hasłem
• automatyczne przewijanie okien z opcją ustawiania czasu wyświetlania okna
• możliwość kasowania liczników energii, wartości zakumulowanych i rejestrów min/max bezpośrednio z panelu
• konfigurowalny od 0,1 do 10 sekund czas odświeżania wskazań wyświetlacza
• wsparcie dla drugiego zdalnie podłączonego panelu poprzez port RS-485

Wyjścia przekaźnikowe:
• 2 swobodnie programowalne wyjścia o obciążalności 3A
• wyjście impulsów energii (Wh, VARh, VAh)
• alarmowanie o zaniku napięcia, niskim napięciu, przekroczeniu harmonicznej, etc. poprzez programowalne wyzwalacze.
• sterowanie ręczne lub z systemu SCADA ( np. IC-View)
• tryb pracy Fail Safe

Pomiar wartości średnich i zakumulowanych:
• zmienny czas obliczania mocy zakumulowanej w przedziale od 1 minuty do 1 godziny lub synchronizowany z zewnętrznego źródła
• zmienny czas uśredniania danych

Pomiary jakości energii:
• % THD w napięciu i prądzie dla każdej fazy
• % TDD w prądzie dla każdej fazy
• współczynnik KF w każdej fazie
• podgląd do 39 harmonicznej z panelu przedniego oraz do 63 harmonicznej poprzez oprogramowanie PAS
• wyzwalana rejestracja przebiegów napięć i prądów


Zegar czasu rzeczywistego:
• umożliwia przypisanie daty i czasu rejestrowanym zdarzeniom, danym oraz zakłóceniom
• synchronizacja z wejściem GPS

Komunikacja - dwa porty komunikacyjne:
• COM1: optycznie izolowany port RS-232/422/485 konfigurowany z panelu przedniego – pełna obsługa Modbus RTU, ASCII, DNP 3.0, Modbus/ TCP, DNP3/TCP
    o Opcjonalnie 56K modem dial-up
    o Opcjonalnie Ethernet 10/100 Base T
    o Opcjonalnie Profibus DP
• COM2: optycznie izolowany RS-422/485
• unikalna konfigurowalna mapa rejestrów pozwala użytkownikowi przypisać rejestry z różnych obszarów do jednego, ciągłego obszaru adresów Modbus lub DNP klasy 0, 1, 2 lub 3, zmniejszając ilość danych przesyłanych łączem komunikacyjnym, a zatem optymalizując użycie dostępnej przepustowości
• obsługa do 2 modułów analogowych AX8 co daje dodatkowe 16 wejść analogowych
• aktualizacja firmware’u poprzez porty komunikacyjne eliminując wymianę ROM
