PM130EH - tytuł

PM130 EH - Niezastąpiony w małych i średnich przedsiębiorstwach przy monitorowaniu parametrów pracy i rozliczeniach kosztów energii.

PM130

► Pomiar mocy oraz wyższych harmonicznych

► 16 programowalnych wyzwalaczy

► DNP V3.0 i Modbus RTU

► Preferowany dla systemów IC-View

Najnowsza generacja mierników cyfrowych PM130 oferuje najlepszy stosunek jakości do ceny spośród urządzeń pomiarowych dostępnych na rynku. Tanim kosztem zastąpi stare i wysłużone mierniki analogowe. Konstrukcję serii PM130 najtrafniej opisuje hasło „wszystkie pomiary w jednym” co w praktyce oznacza zredukowane liczby woltomierzy, amperomierzy i watomierzy do jednego uniwersalnego urządzenia pomiarowego.

Mierniki te są szeroko stosowane ze względu na wysoką niezawodność, a także przemyślaną konstrukcję, która umożliwia jego instalację w standardowych otworach przygotowanych pod mierniki analogowe. Oprócz podstawowych parametrów sieci miernik umożliwia pomiar energii oraz wyższych harmonicznych. Miernik PM130 EH najlepiej sprawdzi się do zastosowań w małych i średnich przedsiębiorstwach, gdzie potrzebne jest monitorowanie parametrów pracy ewentualnie rozliczenia kosztów energii, pól odpływowych w rozdzielniach lub pojedynczych urządzeń.

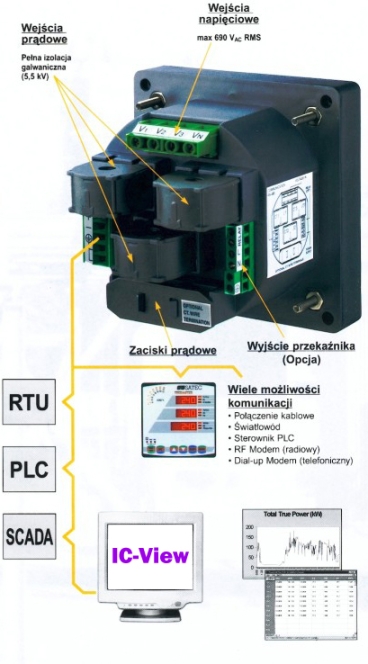

PM130 - schemat połączeń

16 programowalnych wyzwalaczy z 10ms czasem odświeżania oraz opcjonalne dwa programowalne wyjścia przekaźnikowe mogą służyć do aktywacji alarmów, sterowania lub ograniczenia mocy umownej lub I2t. Jest także idealnym rozwiązaniem w automatyzacji rozdzielni dzięki obsłudze standardów DNP V3.0 i Modbus RTU i możliwościom posiadanych wejść/wyjść. Obsługa DNP w standardzie mierników tej klasy jest bardzo rzadko spotykaną cechą wśród dostępnych na rynku mierników.

CECHY

► Pomiary jakości energii:
• % THD w napięciu i prądzie dla każdej fazy
• % TDD i KF w prądzie dla każdej fazy
• współczynnik mocy PF w każdej fazie
• moc czynna pierwszej harmonicznej w każdej fazie
• podgląd do 63 harmonicznej poprzez oprogramowanie IC-View oraz do 39 na panelu przednim

► Podłączenie:
• obsługa do 10 różnych konfiguracji przekładników prądowych i napięciowych takich jak połączenia w gwieździe i trójkącie w tym układ Arona

► Instalacja i połączenia:
• standard montażowy DIN 92x92 mm, pasujące do otworów po analogowych amperomierzach
• połączenie bezpośrednie do 690V lub przez PT (przekładnik napięciowy)
• pomiar prądu bez konieczności galwanicznego połączenia obwodów wtórnych przekładnika
• 2 przekładnie prądowe i napięciowe konfigurowalne z panelu frontowego

ZALETY

► Pomiary:
• 128 próbek/okres sieci przy pomiarach RMS
• szybkie pomiary okres-po-okresie w czasie rzeczywistym, wartości średnie z 8, 16, 32 i 64 okresów – wybieralne z menu panelu frontowego.
• szeroki wybór pomiarów od podstawowych napięć, prądów, częstotliwość i moc aż po ponad 100 lokalnych parametrów elektrycznych i kolejne 100 parametrów elektrycznych poprzez porty komunikacyjne.
• pomiar mocy czterokwadrantowo w fazach i trójfazowo
• minimalne/maksymalne wartości (chwilowe i średnie)
• port RS-485
• wysoka klasa dokładności pomiaru

► Integracja systemowa:
• łatwa integracja z aplikacjami zarządzającymi energią lub systemami SCADA (np. IC-View) – Modbus RTU, ASCII, DNP 3.0
• zdalny podgląd i rejestracja wszystkich mierzonych parametrów
• zdalna konfiguracja, sterowanie i nadzór nad alarmami

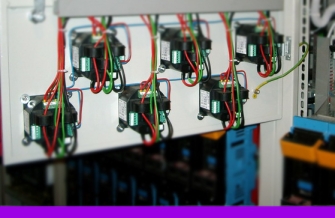

PM130 - podłączenia

Funkcje i parametry

► Informacyjny wskaźnik LED:
• informuje o zaniku napięcia lub konieczności synchronizacji zegara czasu rzeczywistego

► Wskaźniki aktywności komunikacji LED (Rx, Tx):
• sygnalizuje komunikację na porcie RS-485

► Impulsowy wskaźnik LED dla energii:
• programowalny LED do wskazań impulsów energii

► Wskaźnik analogowy:
• linijka diodowa – odwzorowanie obciążenia pola z amperomierza analogowego



► Wyświetlacz
• 3 liniowy wyświetlacz LED o wysokiej jasności, widoczny w każdych warunkach i temperaturze z trójstopniową regulacją jasności
• wyświetlanie wartości fazowych
• konfigurowalny czas odświeżania od 0,1 do 10 sekund
• wskaźnik procentowego obciążenia
• zabezpieczenie hasłem kont oraz kasowania energii
• kasowanie liczników energii, średnich, min/max bezpośrednio z panelu przedniego

► Wyzwalacze
• 16 programowalnych wyzwalaczy, służących do monitorowania różnych zdarzeń
• lub aktywowania alarmów.
• programowalne opóźnienie załączenia/wyłączenia wyzwalacza

► Moce zakumulowane:
• moce zakumulowane, blokowe, w płynącym oknie czasowym (kW, kVAr, kVA)
• zmienny czas obliczania mocy zakumulowanej w przedziale od 1 minuty do 1 godziny

► Pomiary energii:
• energia czynna (kWh) – import/eksport
• energia bierna (kVArh) – import/eksport
• energia pozorna (kVAh)
